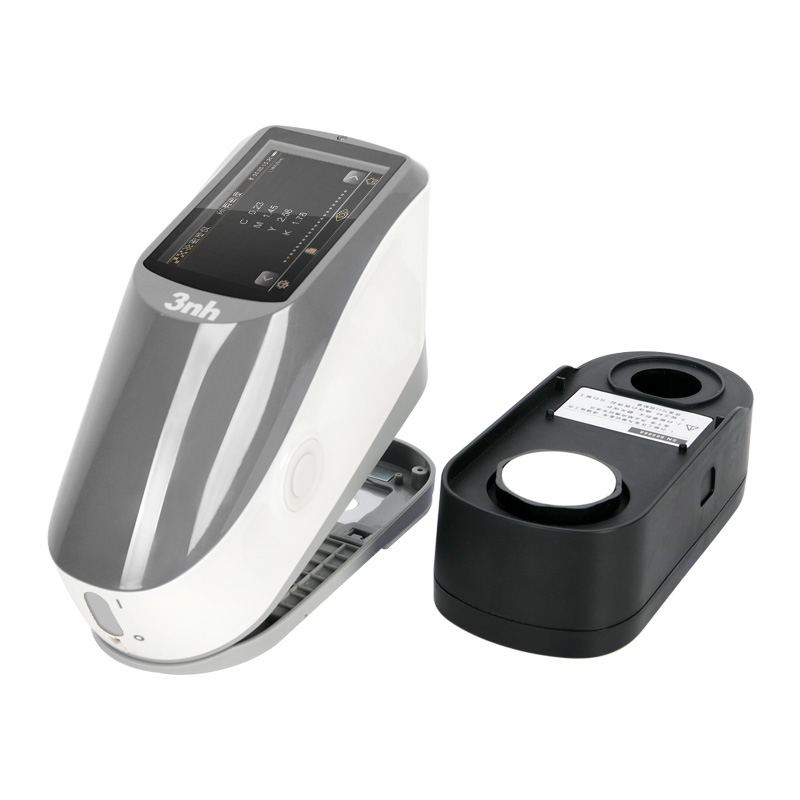

YD5010 Plus是3nh公司獨立開發的完全擁有自主知識産權的45/0幾何光學結構的國産光栅分光密度儀 ，完全符合标準ISO 5-4，支持ISO 13655标準規定的M0,M1,M2,M3測試條件，可以精確實現ISO Status T、 E、A、I密度測量。
YD50系列儀器穩定 、測量密度、色度數據精準 、功能強大，便攜式分光密度儀配備多種測量口徑 ，在油墨印刷廠、造紙廠、交通路标行業、紡織服裝印染等行業，在科研機構、質量檢測機構 、實驗室領域均有廣泛應用。

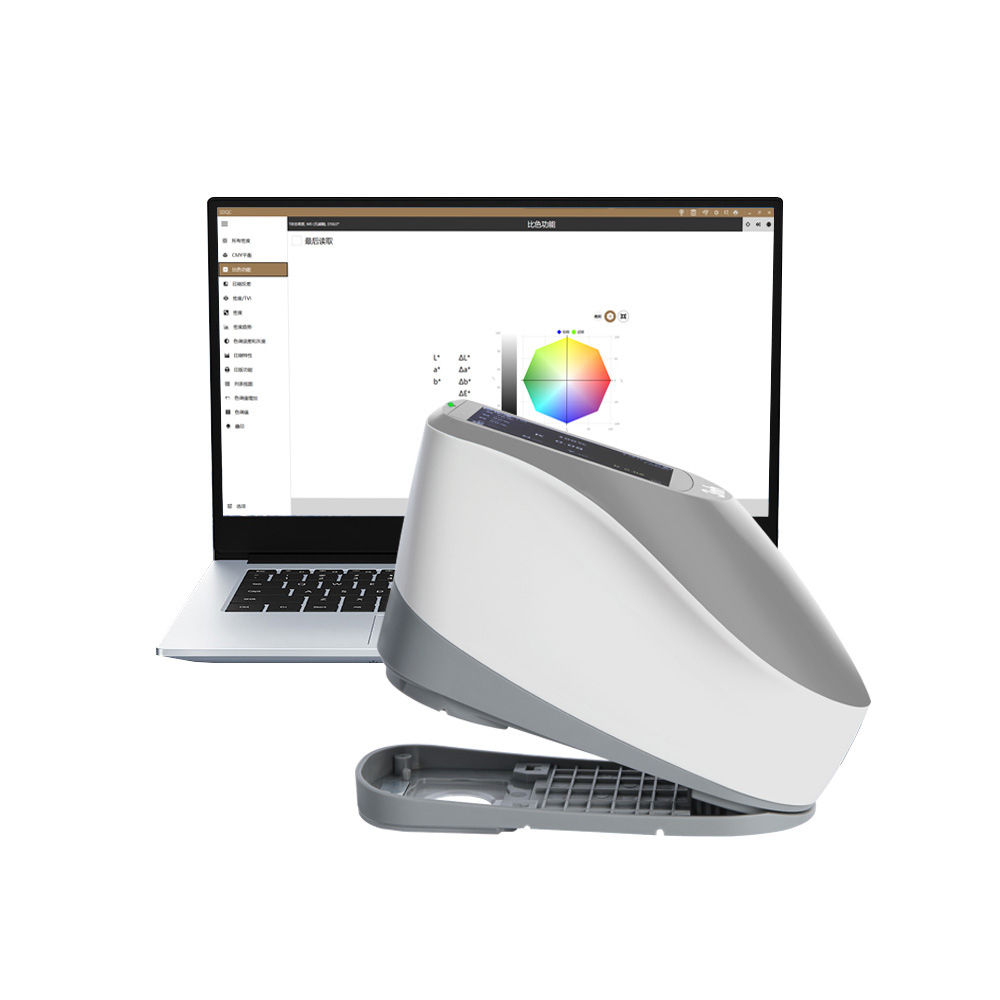

在CIE推薦的45/0幾何光學照明條件下 ，基於ISO 13655标準規定的M0,M1,M2,M3測試條件，該儀器可精確測量樣品的反射率數據，在多種顔色空間下，能夠對各種密度指标、色差公式 、顔色指數進行精準測量和表述。該儀器在在各類産品的色差品質管控方面也有廣泛的應用。儀器配有高端顔色管理軟件，連接電腦使用，實現更多功能擴展。
1.45/0幾何光學結構，符合CIE No.15，支持ISO 13655标準規定的M0,M1,M2,M3測試條件 ，精確實現ISO T、E、A、I密度測量；
2.優美的外觀造型與符合人力力學的結構設計；
3.採用高壽命低功耗的組合LED光源 ，包含UV光;
4.單一定制口徑Φ2/4/8mm任意選擇，适應更多被測樣品;
5.測量樣品反射光譜,CMYK密度、Lab數據精準，可用於精確顔色傳遞;
6.電子硬件配置高:3.5吋TFT真彩屏,電容觸摸屏,凹面光栅，256像元雙陣列CMOS探測器等；
7.USB通訊模式，适應性更廣；
8.耐髒、穩定的标準白闆;
9.大容量存儲空間 ，可存儲10000條以上測試數據
10.兩種标準觀察者角度 ，多種光源模式 ，多種表色系，符合多種标準的色度指标，滿足各種客戶對顔色測密度量的需求；
11.特别适合印刷廠過程控制、品質管控；
12.PC端軟件有功能強大的功能擴展；
廣泛應用於油墨印刷、菲林加工 、紡織印染 、塑膠電子等行業精確顔色測量和品質控制,在科研機構、質量檢測機構、實驗室領域均有廣泛應用;尤其适合油墨印刷中光學密度、網點增大等指标的精準測量和品質管控。
| 産品型号 | YD5010 Plus |
| 照明方式 | 45/0(45環形均勻照明0°接收); 符合标準ISO 5-4，CIE No.15 |
| 特性 | 通用型分光密度儀，廣泛應用於油墨印刷、菲林加工、紡織印染、塑膠電子等行業顔色測量和品質控制，尤其适合油墨印刷中光學密度 、網點增大等指标的測量和品質管控；根據産品特點，定制單一口徑Φ2mm、Φ4mm、Φ8mm。 |
| 照明光源 | 組合LED光源，UV光源 |
| 分光方式 | 凹面光栅分光 |
| 感應器 | 256像元雙陣列CMOS圖像感應器 |
| 測量波長範圍 | 400~700nm |
| 波長間隔 | 10nm |
| 半帶寬 | 10nm |
| 測量條件 | 符合ISO 13655測量條件： M0 (CIE光源A) M1 (CIE光源D50) M2 (排除UV的照明) M3 (M2 + 偏振光濾光片) |
| 密度标準 | ISO Status T、 E、A、I |
| 密度指數 | 密度值、密度差 、網點面積、網點增大、疊印 、印刷特性 、印刷反差、色調誤差和灰度 |
| 測量口徑 | 定制單一口徑：Φ2mm、Φ4mm、Φ8mm可選 |
| 顔色空間 | CIE LAB,XYZ,Yxy,LCh |
| 色差公式 | ΔE*ab，ΔE*94,ΔE*00 |
| 其它色度指标 | |
| 觀察者角度 | 2°/10° |
| 觀測光源 | A,C,D50,D55,D65,D75,F2,F7,F11,F12 |
| 測量時間 | 約1.5s |
| 重複性 | 密度值：0.01D以内 |
| 色度值：ΔE*ab 0.04以内（儀器預熱校正後,以間隔5s測量白闆30次平均值-M3除外） | |
| 台間差 | ΔE*ab 0.2以内（BCRA系列Ⅱ 14塊色闆測量平均值-M3除外） |
| 測量方式 | 單次測量，平均測量（2~99次） |
| 尺寸 | 長X寬X高=184X77X105mm |
| 重量 | 約600g |
| 電池電量 | 锂電池，8小時内5000次 |
| 照明光源壽命 | 5年大於300萬次測量 |
| 顯示屏 | TFT 真彩 3.5inch，電容觸摸屏 |
| 接口 | USB |
| 存儲數據 | 10000條 |
| 語言 | 簡體中文，English，繁體中文 |
| 操作溫度範圍 | 0~40℃，0~85%RH（無凝露），海拔：低於2000m |
| 存儲溫度範圍 | -20~50℃，0~85%RH（無凝露） |
| 标準附件 | 電源适配器、數據線 、内置锂電池、說明書、品管軟件（官網下載）、黑白校正盒 、保護蓋、偏振濾色盒 |
| 可選附件 | 微型打印機 |
| 注 ： | 技術參數僅爲參考，以實際銷售産品爲準 |
