标準規範：彩色塗層闆的色差測量法

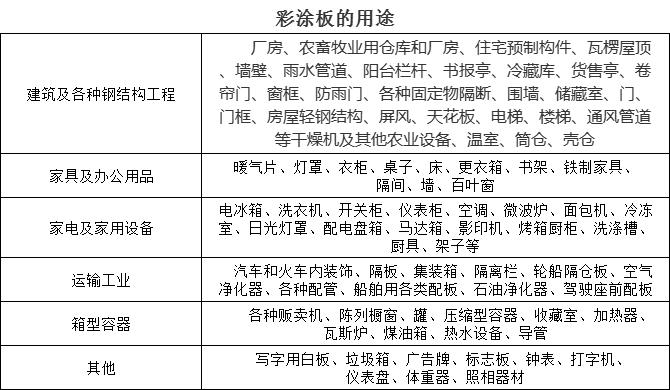

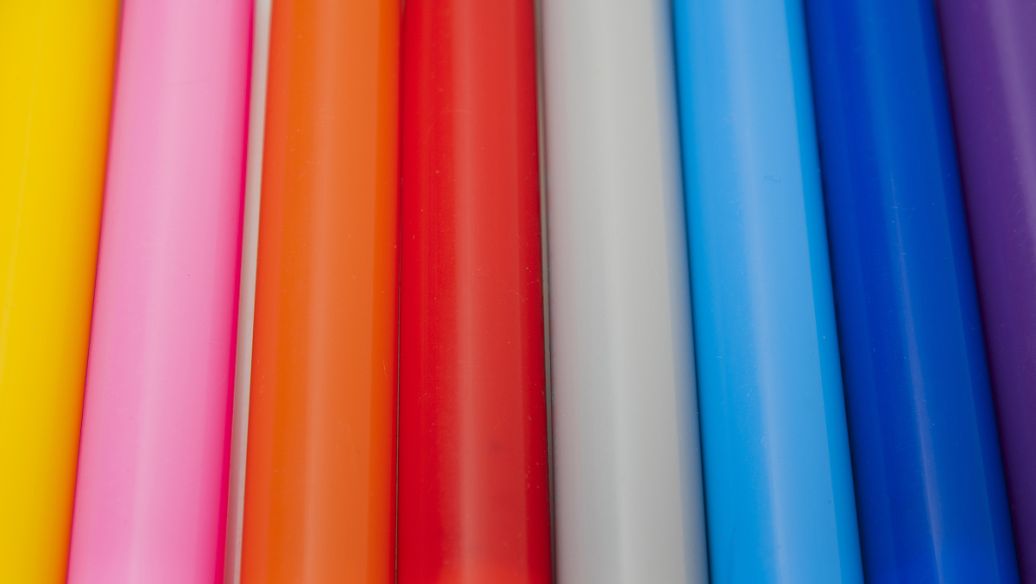

彩色塗層闆，也稱爲也塗層闆、有機塗層闆或預塗鋼闆，廣泛應用於建築及各種鋼結構工程、家具及辦公用品、家電及家用設備、運輸工業、箱型容器等行業（詳細用途請參考文末表格）。爲瞭確保外觀顔色的一緻性，必須進行色差檢測。以下内容詳細介紹瞭彩色塗層闆色差的檢測方法。參照文件《GB/T13448-2019》。

1.通則

本方法适用於彩塗闆色差的儀器方法測定。

2. 原理

通過色差儀在國際照明協會（CIE）标準光源和标準觀測條件下，測得參照樣和試樣的光譜數據，採用CIE顔色系統計算得到參照樣和試樣的三刺激值並採用選定的色度坐标計算得到試樣與參照樣的色差結果
。

3. 試驗裝置和材料

3.1 色差儀

3.1.1 色差儀通常採用的幾何結構分爲定向型和積分球型兩種。其中定向型幾何結構通常分爲45°/0°、0/45°和多角度色差儀等多種，積分球型幾何結構通常分爲d/8°和8/d兩種。

3.1.2 色差儀應能滿足在CIE标準光源和标準觀測條件下，測定試樣在400nm~700nm範圍内的光譜數據。色差儀的幾何機構、标準光源、标準色度觀察者、顔色系統、計算用的色度坐标和檢測面積不同，測得的色差值均會有差異
。色差儀的幾何結構與設備選型有關，一旦選定色差儀的幾何結構則不可變化；而标準光源、标準色度觀察者、顔色系統、計算用的色度坐标等檢測參數可通過色差儀數據處理系統進行切換。

3.2 色差儀校準闆/樣

由色差儀供應商提供。

3.3 參照樣

爲供需雙方認可的标準色闆。參照樣應在避光和試驗室環境下保存，以避免顔色發生較大變化而影響測定結果。

4. 試樣制備和試驗環境

1.4.1試樣尺寸應滿足能覆蓋色差儀測量孔徑的要求，試樣表面應平整、無油污、無損傷、邊緣無毛刺。

1.4.2試驗在試驗室環境下進行。如有争議時，應将待測試樣在溫度爲23℃士2℃，相對濕度爲50%士5%的環境中至少放置24h後再進行試驗。

5. 試驗步驟

5.1 按照色差儀說明書的要求，開啓色差儀，用色差儀校準闆對儀器進行校準。

5.2 選擇标準光源、标準色度觀察者、顔色系統、顔色計算标尺和觀察孔徑等檢測參數。在選定的檢測參數條件下測定參照樣的三刺激值，然後在同樣的檢測參數條件下測定試樣三刺激值，色差儀的數據處理系統即可按照選定的色度坐标計算得到色差值。

5.3 色差儀幾何結構、檢測參數條件的選擇應供需雙方協商一緻。

6. 結果的表示

試樣與參照樣的色差值可用式（1）計算：

AE'=[（AL"）2+（Aa"）2+（Ab）]2……（1）式中：

AL‘=Li-L；Aa'=ai-a。；Ab=bi-b5；Li，ai和bi爲試樣的色度坐标值；L；，a；和b。爲參照樣的色度坐标值。

如果：

a）AL‘爲正值，試樣比參照樣偏亮；b）AL‘爲負值，試樣比參照樣偏暗；c）Aa‘爲正值，試樣比參照樣偏紅；d）Aa“爲負值，試樣比參照樣偏綠；e）Ab‘爲正值，試樣比參照樣偏黃；f）Ab爲負值，試樣比參照樣偏藍。

色差以△E或△E'、AL、Aa'、Ab’表示。3個不同測量部位塗層色差的算術平均值，即爲該試樣的色差。色差結果的表示也可由供需雙方協商。

7. 試驗報告

試驗報告應包括下列内容：

a）採用的試驗标準和協商條款；b）儀器型号，使用的幾何構造，選擇使用的儀器條件（标準光源、标準色度觀察者、顔色系統、色度坐标和觀察孔徑）；c）試樣信息；d）試驗結果；e）試驗日期和試驗人員。
