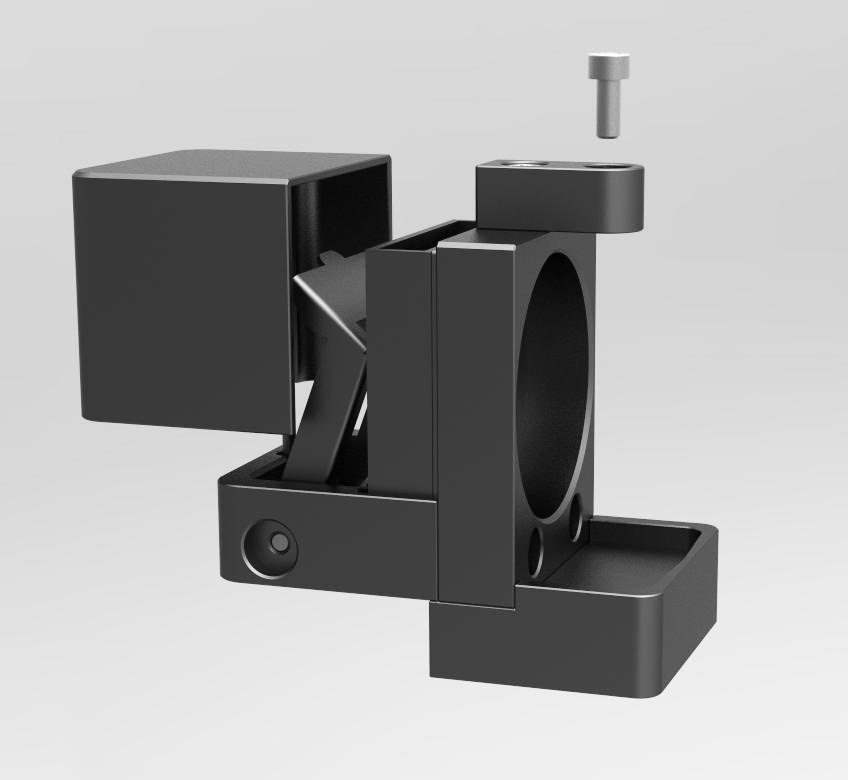

TS7系列分光測色儀多功能測試組件

1、 用多功能組件進行測量時，儀器需要處於卧倒狀态，儀器顯示操作界面也有相應設置。

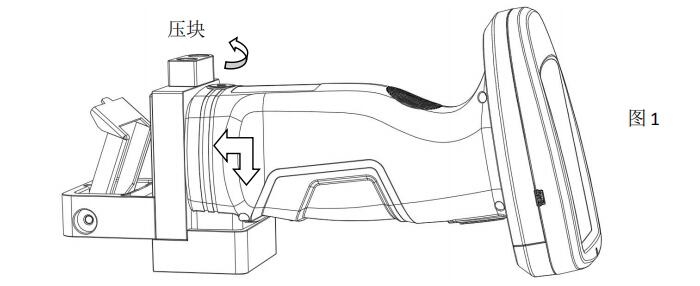

如圖1，将儀器裝上尖嘴測量口徑（平底口徑無法裝入），作好相關設置後，先将組件上小壓塊轉到一邊，按圖示方向裝入儀器。

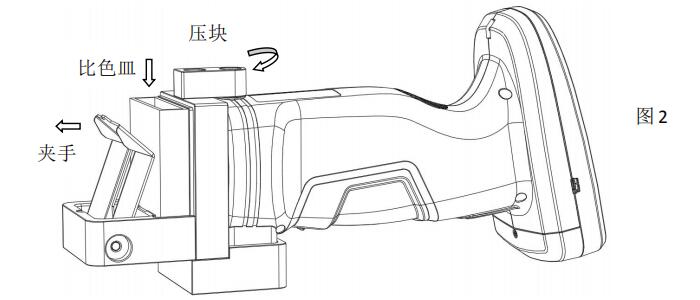

2、如圖2，確認儀器裝入到位後，将小壓塊擺正，對正儀器螺母孔，用扳手鎖入配置的M5螺栓，同時鎖緊兩顆螺栓。


3、如圖2，扳開夾手，按圖示位置裝入準備好待測樣的比色皿，緩慢松開夾手，使比色皿緊貼測量口徑。

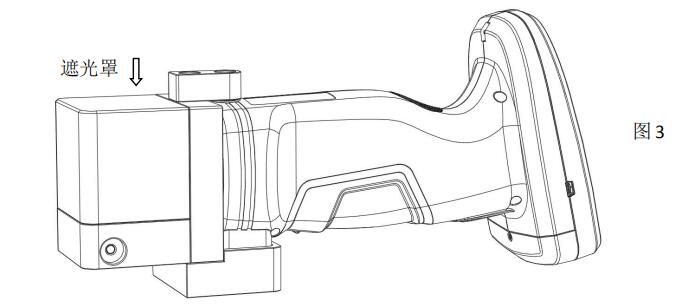

4、如圖3，蓋上遮光罩，即可操作儀器進行相關測量。
