光伏用玻璃霧度和透過率的測量規程

光伏玻璃的霧度和透過率是評價其性能的重要指标。霧度反映瞭玻璃表面散射光的能力，而透過率則體現瞭玻璃對光的透過性能。本文根據《GB/T 30983-2014》簡單總結瞭光伏用玻璃霧度和透過率的測量規程。

儀器

1儀器應包含以下部分：

穩定的光源系統；

單色器；

能夠産生波長和強度相同平行光的系統；

擁有光電探測器和人射口的積分球，宜採用直徑不小於150 mm的積分球，當選用其他尺寸的積分球時，所有積分球開口的面積之和應小於積分球内表面積的4%；

積分球參考光路如圖1所示。

2儀器波長範圍應包括300nm~1100nm。

3儀器的波長準確度不超過1nm。

4儀器的光度測量準確度應不超過1%，精確度應不超過0.5%。

5照明和探測的幾何條件：照明光束的光軸與試樣表面法線的夾角不超過10°，照明光束中任一光線與光軸的夾角不超過3。

6在使用單光束儀器測量透射比並要達到較高精度時，宜使用用雙光束儀器校準過的标準闆。

試樣和标樣

1試樣

用 TCO玻璃或光伏壓延玻璃作爲試樣，尺寸宜根據儀器的要求制備，宜採用100 mmX100 mm。

2标樣

2.1霧度光譜測定中，採用空氣層作爲參比标樣
。

2.2光譜透射比測定中，採用空氣層作爲參比标樣。

2.3光譜反射比測定中，採用儀器配置的參比白闆作爲參比标樣。

試驗步驟

1霧度光譜測量

測量波長範圍300 nm~1 100 nm，波長間隔5nm。測量時按照表1的規定操作，依次測量て1（入）、て2（入）、て3（0）、て4（入）。測量過程中，試樣的膜面朝向積分球一側。

2光譜透射比測量

波長範圍爲300 nm~1100 nm，波長間隔5nm。按照1中方法測量て1（入）、て2（入），測量時樣品的膜面朝向積分球一側。樣品的光譜透射比

繪制T（入）-波長曲線，得到樣品在不同波長下的光譜透射比。

3光譜反射比測量

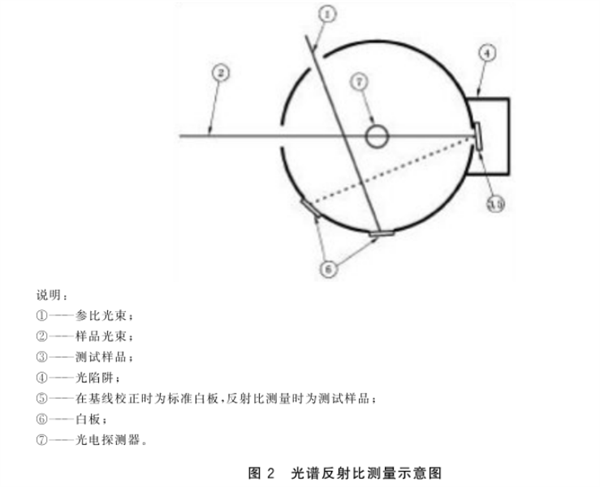

波長範圍爲300 nm~1 100 nm，波長間隔5nm。測量前應對儀器進行基線校正，進行校正時以标準白闆作爲參比标樣；測量時樣品放置位置如圖2所示。樣品膜面朝向積分球一側時的光譜反射比記爲Rf（入）；祥品玻璃面朝向積分球一側時的光譜反射比記爲Rg（入）。

繪制Rf（入）-波長曲線和Rg（入）-波長曲線，得到樣品在不同波長下的光譜反射比。
