反射率Y值如何測？三恩時TS7700分光測色儀精準檢測反射率Y值

反射率Y值（亮度刺激值）是顔色數據的基石，如何測量高精度的反射率Y值呢？三恩時TS7700分光測色儀一鍵即可完成測量
，自動輸出Y值及光譜曲線。

反射率Y值的含義和應用

1 反射率Y值的定義

反射率Y值，代表物體對可見光的反射能力（取值 0-100），數值越高越接近純白，越低越趨近純黑，直觀反映物體明暗程度與反光特性。

2 反射率Y值的應用

作爲亮度通道，Y值不僅是色彩計算和設備（如相機、顯示器）進行色彩空間轉換（如XYZ到CIELAB）的基礎，而且還可以直接用於評估塗料遮蓋力、紙張白度、油墨濃度等産品指标。

3 反射率Y值對應的顔色空間

反射率 Y 值對應的有 CIE XYZ和 CIE YXY 顔色空間 ，是該空間中三刺激值之一，也是連接物理反射特性與視覺感知的關鍵橋梁。

反射率Y值的标準範圍

不同材質、不同應用場景的反射率标準範圍差異極大，且多爲分波長 / 分波段的針對性規定，以下參照對應國标、行業規範及通用技術要求，簡單整理瞭行業内主流的反射率标準範圍。

1光學薄膜類反射率标準

薄膜類的反射率要求比較高，一般在90%以上，具體如下：

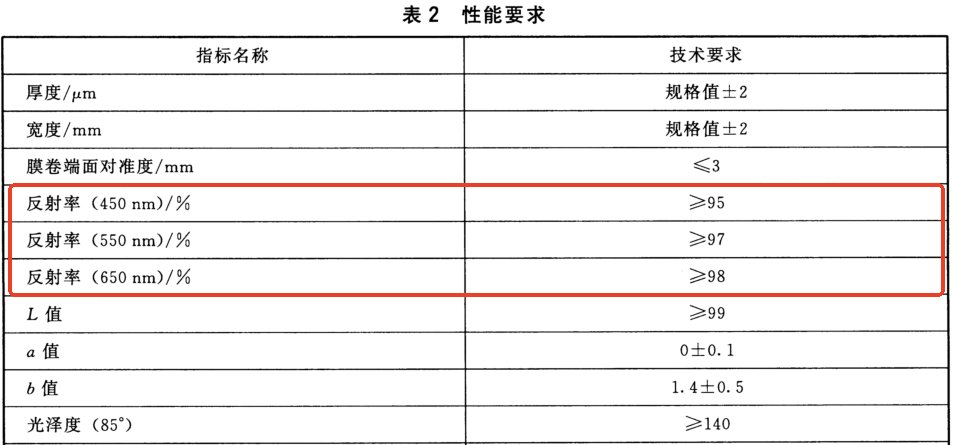

HG/T 5676-2020高反射率 銀反射膜

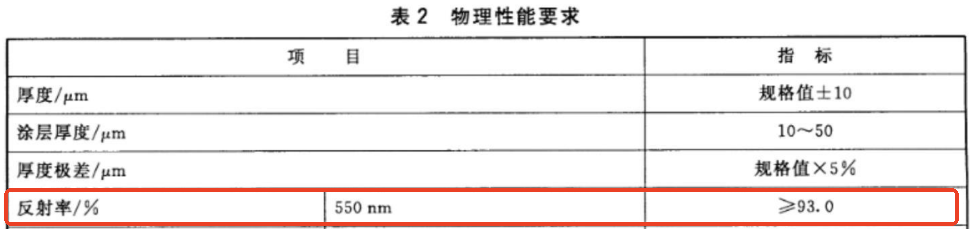

HG/T 5854-2021光學功能薄膜 塗布型反射膜

2後視鏡（日間和夜間）

對於車輛視鏡，一般規定：

兩個工作模式的視鏡，日間位置的反射率 ≥ 40%。夜間位置 ≤ 4% ；一個工作模式的視鏡≥ 40%。具體如下：

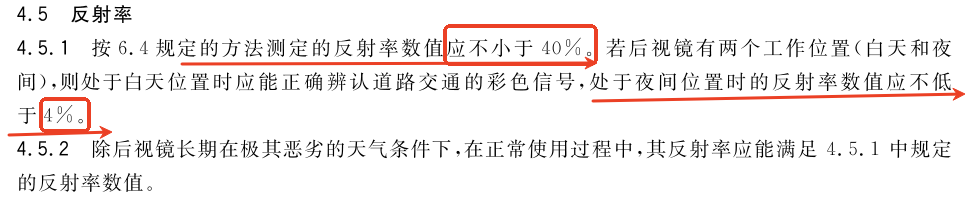

GB 15084-2022機動車輛 間接視野裝置 性能和安裝要求

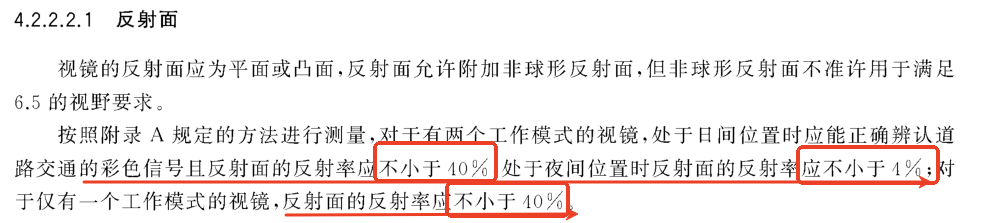

GB/T 20948-2007 農林拖拉機後視鏡技術要求

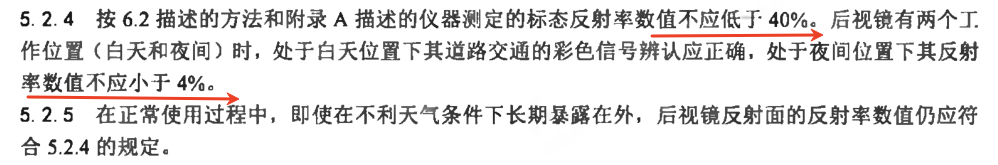

QB/T 5912-2023電動自行車 後視鏡

反射率Y值的測量方法和步驟

測量反射率Y值，三恩時測色儀是理想選擇。我們以TS7700分光測色儀爲例進行講解，以下是詳細測量步驟，僅供參考！

插入視頻

1 準備工作

樣品準備：選取兩組樣品，注意樣品表面幹淨整潔
。

儀器準備

① 打開TS7700電源開關，等待儀器開機。

② 確保儀器在校準有效期内，各項工作條件良好

2 參數選擇

選擇相應的參數，如光源（D65）、觀察者角度、顔色空間等。

特别注意的是這裏選擇的是CIE Yxy顔色空間，方法如圖：依次點擊【顔色空間Yxy → CIE Yxy → √ 】（同理，也可選擇CIE XYZ顔色空間）。

3 标樣測量

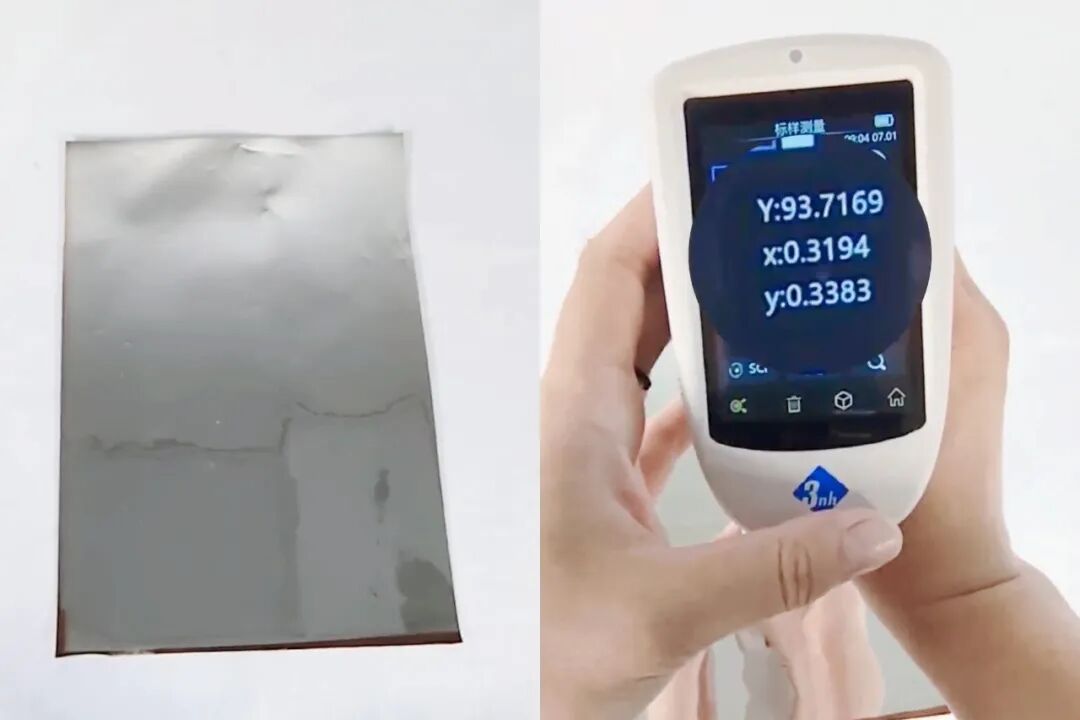

将TS7700測量口徑緊貼在樣品表面，按下測量鍵，等待儀器測量完成。測量完成後，儀器屏幕會顯示相應的反射率數值。

如圖，反射率Y值爲93.7169，反射率較高。

4 試樣測量

更換樣品，重複上述測量步驟。

5 數據分析

測量結束後
，可以保存和打印測量數據。如有需要，還可以連接SQCX上位機軟件進行深度數據分析，下載安裝方法如下，歡迎使用體驗！

那麽，不選用CIE Yxy等顔色空間可以測量反射率Y值嗎？

答案是肯定的。

我們以ST50分光測色儀爲例進行講解，具體步驟如下：依次點擊【顔色指标 → 可選色度指标 →反射率 → √ 】

本次測量選用的是CIE LAB顔色空間，在标樣和試樣測量界面，向左滑動屏幕，可以直接顯示反射率數值和反射光譜曲線。

點擊波長切換按鈕，可以查看不同波長下的反射率和反射率光譜曲線數據。
